Предмет номер :
CS-DBC-C001Материал :

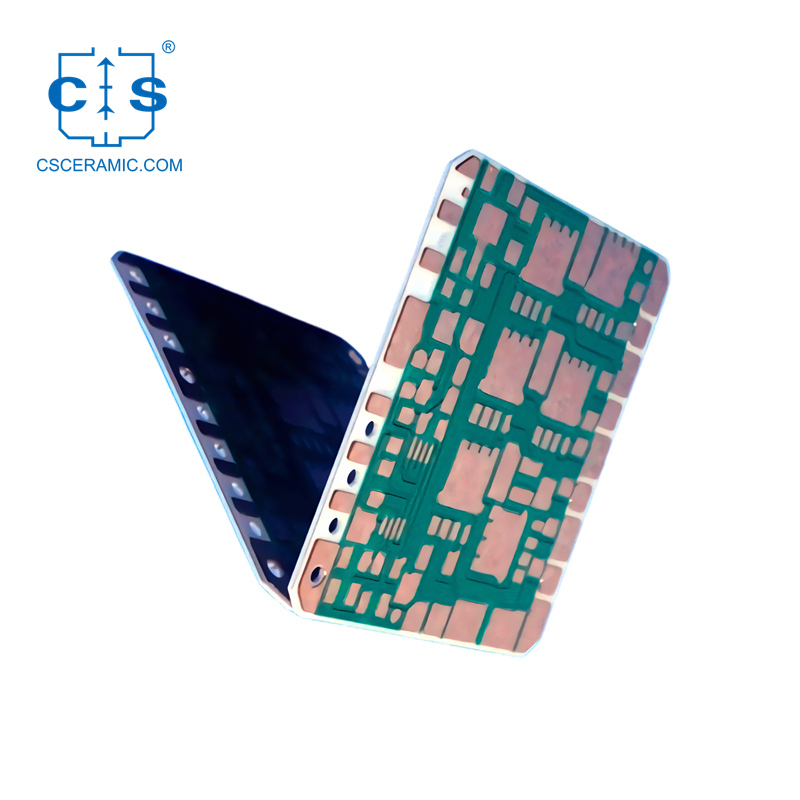

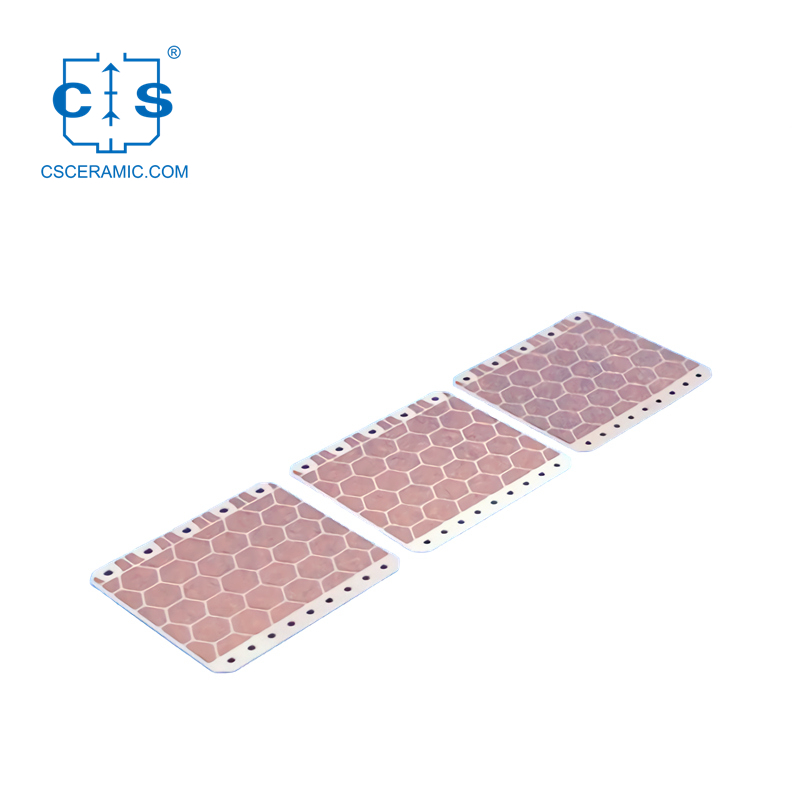

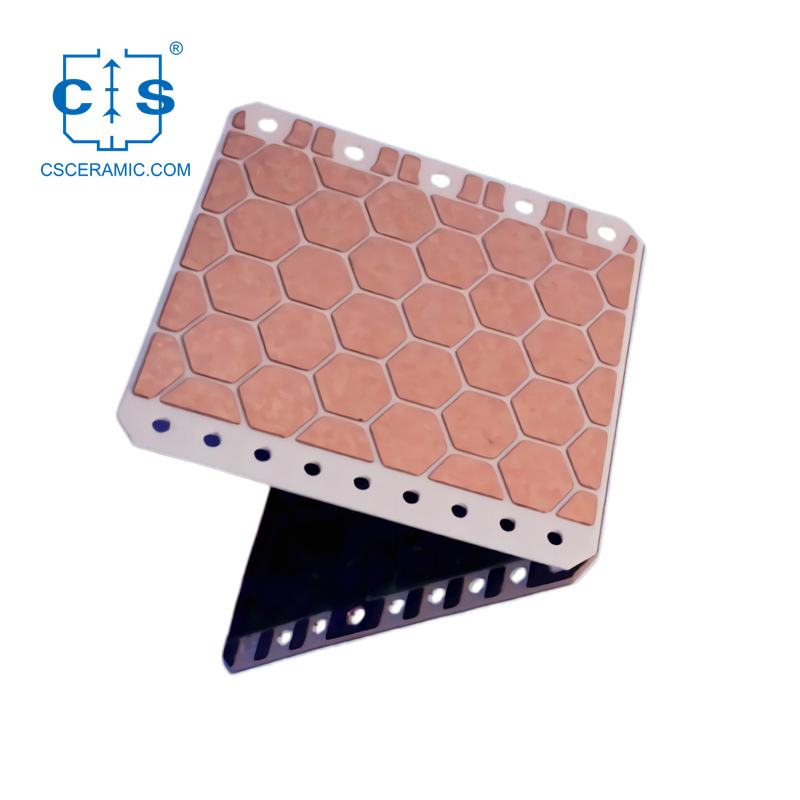

Alumina Ceramic3. Подложки из металлизированной глиноземной керамики обладают превосходной теплопроводностью и высокой допустимой нагрузкой по току, что позволяет компактно размещать микросхемы, значительно увеличивать удельную мощность и повышать надежность систем и устройств.
Применение металлизированной подложки из оксида алюминия
Металлизированные подложки из оксида алюминия могут применяться в автомобильной электронике, аэрокосмической отрасли, массивах солнечных батарей, коммуникационном оборудовании, лазерных устройствах и других областях.
Он служит не только несущей пластиной для поддержки компонентов, но также выполняет функцию рассеивания тепла и изоляционного материала. Кроме того, они обеспечивают межуровневое соединение цепей, обеспечивая превосходные электрические характеристики. Они широко используются в автомобильной электронике, датчиках, модулях питания, высокочастотных импульсных источниках питания, реле, модулях связи, светодиодных модулях и других приложениях.
Таблица размеров металлизированной подложки из оксида алюминия
| Прямоугольная металлизированная подложка из оксида алюминия | ||||||
| № позиции | Длина (мм) | Ширина (мм) | Толщина (мм) | Толщина медной фольги (мм) | Толщина медного покрытия (мм) | Чистота (%) |
| CS-DBC-C001 | 10 | 5 | 0,25 | 0,1-0,6 | 0,075-0,1 | 96-99,7 |
| CS-DBC-C002 | 18 | 11 | 0,25 | 0,1-0,6 | 0,075-0,1 | 96-99,7 |
| CS-DBC-C003 | 20 | 15 | 0,38 | 0,1-0,6 | 0,075-0,1 | 96-99,7 |
| CS-DBC-C004 | 28 | 9 | 0,635 | 0,1-0,6 | 0,075-0,1 | 96-99,7 |
| CS-DBC-C005 | 32 | 24 | 0,55 | 0,1-0,6 | 0,075-0,1 | 96-99,7 |
| CS-DBC-C006 | 55 | 30 | 6 | 0,1-0,6 | 0,035 | 96 |
| CS-DBC-C007 | 70 | 52 | 0,76 | 0,1-0,6 | 0,075-0,1 | 96-99,7 |
| CS-DBC-C008 | 84 | 35 | 1 | 0,1-0,6 | 0,075-0,1 | 96-99,7 |
| CS-DBC-C009 | 103 | 90 | 0,635 | 0,1-0,6 | 0,075-0,1 | 96-99,7 |
| CS-DBC-C010 | 127 | 105 | 2 | 0,1-0,6 | 0,075-0,1 | 96-99,7 |
| CS-DBC-C011 | 156 | 84 | 3 | 0,1-0,6 | 0,075-0,1 | 96-99,7 |
| CS-DBC-C012 | 178 | 138 | 5 | 0,1-0,6 | 0,075-0,1 | 96-99,7 |
| CS-DBC-C013 | 188 | 138 | 4.6 | 0,1-0,6 | 0,075-0,1 | 96-99,7 |
| Квадратная металлизированная подложка из оксида алюминия | ||||||
| № позиции | Длина (мм) | Ширина (мм) | Толщина (мм) | Толщина медной фольги (мм) | Толщина медного покрытия (мм) | Чистота (%) |
| CS-DBC-Z001 | 10 | 10 | 0,25 | 0,1-0,6 | 0,075-0,1 | 96-99,7 |
| CS-DBC-Z002 | 15 | 15 | 0,25 | 0,1-0,6 | 0,075-0,1 | 96-99,7 |
| CS-DBC-Z003 | 18 | 18 | 0,25 | 0,1-0,6 | 0,075-0,1 | 96-99,7 |
| CS-DBC-Z004 | 25 | 25 | 0,38 | 0,1-0,6 | 0,075-0,1 | 96-99,7 |
| CS-DBC-Z005 | 31,5 | 31,5 | 0,635 | 0,1-0,6 | 0,075-0,1 | 96-99,7 |
| CS-DBC-Z006 | 33 | 33 | 0,76 | 0,1-0,6 | 0,075-0,1 | 96-99,7 |
| CS-DBC-Z007 | 40 | 40 | 0.76 | 0,1-0,6 | 0,075-0,1 | 96-99,7 |
| CS-DBC-Z008 | 60 | 60 | 1 | 0,1-0,6 | 0,075-0,1 | 96-99,7 |
| CS-DBC-Z009 | 72 | 72 | 1 | 0,1-0,6 | 0,075-0,1 | 96-99,7 |
| CS-DBC-Z010 | 100 | 100 | 3 | 0,1-0,6 | 0,075-0,1 | 96-99,7 |
| CS-DBC-Z011 | 127 | 127 | 1 | 0,1-0,6 | 0,035 | 99,7 |
| CS-DBC-Z012 | 138 | 138 | 5 | 0,1-0,6 | 0,075-0,1 | 96-99,7 |
Инструкция по использованию
1. Керамические подложки из металлизированного оксида алюминия следует избегать длительного воздействия высокотемпературной среды и контакта с органическими растворителями, чтобы предотвратить ухудшение характеристик.
2. Перед использованием осмотрите поверхность подложки на наличие царапин, трещин или других дефектов и используйте ее только после подтверждения ее целостности.
3. Обеспечьте правильное подключение металлизированной глиноземной керамической подложки к источнику питания и правильное заземление во избежание электростатического повреждения подложки.
Направлен на поставку высокопроизводительных подложек из металлизированного оксида алюминия, адаптированных к вашим конкретным потребностям. Наша преданная команда гарантирует тщательное соблюдение ваших инструкций, стремясь превзойти ожидания клиентов. Более того, мы обеспечиваем гибкость индивидуальных размеров, отвечающих вашим уникальным требованиям.
Укажите необходимые параметры, включая чертеж с размерами подложки, чертеж печатной платы (если травление не требуется), металлический материал, количество слоев и толщину.
